久しくアンテナ工事のネタを出してないのは、もう予約でいっぱいで、これ以上受付しても７月２４日に間に合わないと思うからです。

現在、３０件近く予約が入っており、どうしても以前からお付き合いしているお客様を優先する為、アンテナ工事だけの依頼は、申し訳ありませんが、現在お受けしておりません。

と言っても、今回はちょっと珍しい工事になったので、自分の忘備録として。

３階建ての集合住宅。

３階部は大家さん、２階、１階に各３部屋の７世帯の集合住宅。

２階にブースターＢＯＸがあったので、ＵＨＦをＢＳと混合してブースターに入力。

という予定で作業終了寸前。　１階、２階のＴＶ端子で測定したらＯＫでしたが、大家さんの部屋では

全くのＮＧ。　　さぁどうしよう！

ブースターＢＯＸ内の分配器を調べてみると・・・あれ６分配だ。

そうか！　という事で、大家さん宅の調査を開始。　

押入れの上、お風呂の上。　何処だ！何処にあるんだ！　こういうのお得意の増田さんにＨＥＬＰするか？

そうこうしているうちに見つけけました。　

ずるい分電盤のケースに入ってました。　てっきりこの中はブレーカだと思って見過ごしてました。

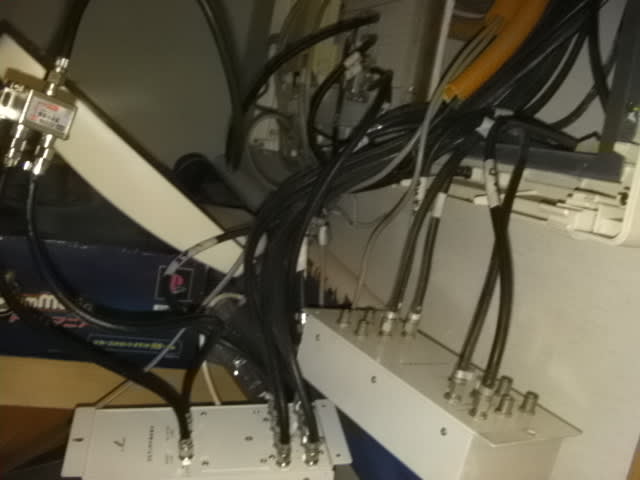

そして、この分電盤のフタを開くと、ど～っと同軸コードが。。。

落胆と同時に、ダメだ、やっぱり増田さんのＨＥＬＰだぁと携帯に指が。。。

その時、家主さんから『一休みして』とケーキとお茶を戴きました。

休憩したのが幸いして、もう一度トライ。　このパスタ状態のケーブルを分類、分析します。

なるほど、ＢＳだけはここで増幅して分配している仕組みでした。さらにスカパー用の同軸も敷設いてあり、今回はコレはノータッチ。

屋根でＢＳと混合しているので、ここでＵＨＦとＢＳと分波すれば良いのです。

１階、２階用はこの手前で分配されていました。

一瞬この同軸の束を見たとき腰が引けましたが、なんとか解決してちょっと時間掛かりましたが無事終了。

写真一枚じゃ、読んでいる方チンプンカンプンでしょうね。　

今日は、私の頭の整理の為の投稿です。

読んで頂きありがとうございます。　
